圆口卸料器又称关风器、旋转给料器,是由带有数个叶片的转子在圆筒形机壳内旋转,从上部料斗落入的物料,充塞在叶片间的空格内,随叶片的旋转而卸出.星型卸料器的法兰接口方式主要有两种.方口卸料器为A 型,圆口卸料器为B型.本公司也可根据客户要求定做长方形及其他异形规格的卸料阀。
星型卸料器的进出口法兰接口方式主要有两种,方口为A 型,圆口为B型。YJD-B型星型卸料器指的是法兰接口方式为圆形的卸料器,主要应用于旋风除尘器、ZC回转反吹除尘器及圆形灰斗设备的卸料排灰。

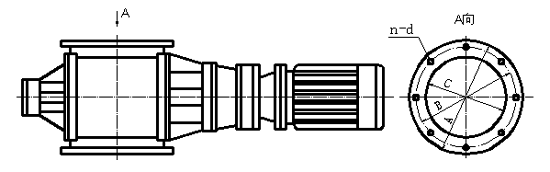

圆形卸料器外形安装尺寸表 (mm)
型号 |
φA |
φB |
φC |
E |
F |
M |
H |
h |
n-φ |
YJD-B-02型 |
250 |
210 |
150 |
650 |
420 |
122.5 |
225 |
12 |
8-9 |
YJD-B-04型 |
280 |
240 |
180 |
758 |
526 |
140 |
280 |
15 |
8-11 |
YJD-B-06型 |
300 |
260 |
200 |
778 |
536 |
150 |
300 |
15 |
8-11 |
YJD-B-08型 |
320 |
280 |
220 |
798 |
546 |
160 |
320 |
18 |
8-11 |
YJD-B-10型 |
340 |
300 |
240 |
880 |
628 |
170 |
340 |
18 |
8-13 |
YJD-B-12型 |
360 |
320 |
260 |
900 |
638 |
180 |
360 |
18 |
8-13 |
YJD-B-14型 |
380 |
340 |
280 |
920 |
648 |
190 |
380 |
20 |
8-17 |
YJD-B-16型 |
400 |
360 |
300 |
960 |
678 |
200 |
400 |
20 |
8-17 |
YJD-B-18型 |
420 |
380 |
320 |
980 |
688 |
220 |
440 |
22 |
8-17 |
YJD-B-20型 |
440 |
400 |
340 |
1000 |
698 |
230 |
460 |
22 |
8-17 |
YJD-B-26型 |
500 |
460 |
400 |
1150 |
740 |
260 |
520 |
24 |
8-17 |
型号 数据 名称 |
YJD 2 |
YJD 4 |
YJD 6 |
YJD 8 |
YJD 10 |
YJD 12 |
YJD 14 |
YJD 16 |
YJD 18 |
YJD 20 |
YJD 26 |
YJD 30 |
|
卸料量 L/r |
2 |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
26 |
30 |
|
r/min |
Z型 |
33 也可按用户要求订作 |
|||||||||||
工作温度℃ |
T≤80℃ |
||||||||||||
物料 |
粉状,颗粒状 |
||||||||||||
电 |
型号 |
Y801-4 |
Y802-4 |
Y90S-4 |
Y90L-4 |
Y100 |
Y100 |
||||||
KW |
0.55 |
0.75 |
1.1 |
1.5 |
2.2 |
3 |
|||||||
r/min |
1390 |
1400 |
1430 |
圆口卸料器特点
1、结构紧凑,造型美观,使用方便。
2、运转平稳,噪音低。
3、由于轴承、齿箱离开壳体一段距离,对于高温、润滑都有较大改善。
4、本厂也可按用户要求设计制造。(支架联轴器皮带链条传动)
5、本产品采用00号减速机专用润滑脂,请定期检查,加油。
